Цветовая дефектоскопия сварных швов в Москве: когда трещина становится видимой благодаря цвету.
Сварной шов может выглядеть идеально ровным и блестящим. Но под этой внешней гладкостью могут скрываться микроскопические трещины шириной менее 0,01 мм — тоньше человеческого волоса. Такие дефекты не видны глазу, их не берет ультразвук (если трещина параллельна поверхности), рентген тоже бессилен. Но именно эти «невидимки» становятся очагами усталостного разрушения под нагрузкой. Цветовая дефектоскопия сварных швов в Москве — это метод, который превращает невидимое в яркое, заставляя мельчайшие разрывы металла кричать о себе красным или синим цветом на контрастном фоне.
Почему другие методы слепы к поверхностным трещинам.
Ультразвуковая волна отражается от границ раздела сред. Если трещина расположена параллельно поверхности и раскрыта менее чем на 0,05 мм, волна просто огибает её, не давая эхо-сигнала. Рентгеновский луч проходит сквозь металл; тонкая трещина, ориентированная перпендикулярно лучу, практически не ослабляет излучение и не оставляет следа на снимке. Магнитный порошок работает только с ферромагнитными материалами и чувствителен к подповерхностным дефектам, но может пропустить открытые поверхностные разрывы в аустенитных сталях или алюминии.
Капиллярная (цветовая) дефектоскопия лишена этих ограничений. Она основана на физическом явлении капиллярности: жидкость самопроизвольно затекает в узкие щели под действием поверхностного натяжения. Чем уже трещина, тем сильнее капиллярный эффект. Метод универсален: работает с любыми непористыми материалами — сталью, нержавейкой, алюминием, титаном, керамикой. И главное — он выявляет именно открытые поверхностные дефекты, которые являются главными концентраторами напряжений.
Химия процесса: три шага к истине
Цветовая дефектоскопия — это трехступенчатый процесс, где каждый этап критически важен.

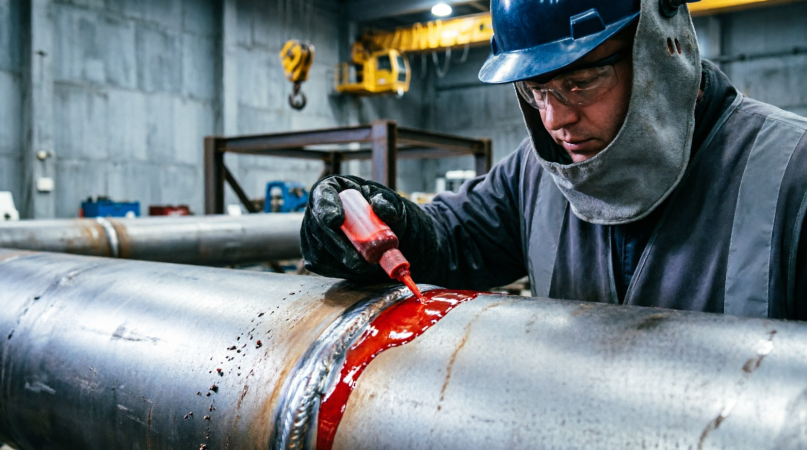

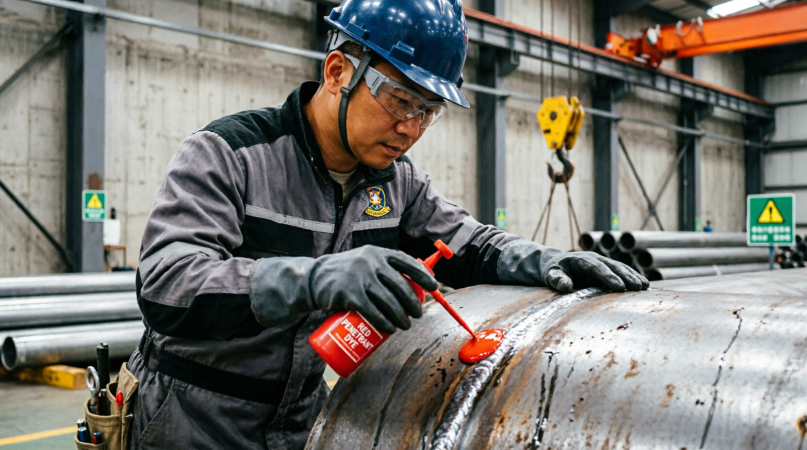

Очистка и нанесение пенетранта. Поверхность шва тщательно очищают от ржавчины, краски, масла, окалины. Любое загрязнение закупорит трещину и не даст пенетранту проникнуть внутрь. Затем наносят проникающую жидкость (пенетрант) — обычно красного или флуоресцентного цвета. Выдерживают время экспозиции (от 5 до 30 минут в зависимости от материала и температуры), чтобы жидкость успела затечь во все микрощели.
Удаление излишков. Пенетрант смывают с поверхности специальным очистителем или водой (в зависимости от типа состава). Важно удалить жидкость только с поверхности, не вымыв её из трещин. Это требует навыка: слишком агрессивная промывка смоет индикатор из дефекта, слишком слабая оставит фон, который замаскирует indication.

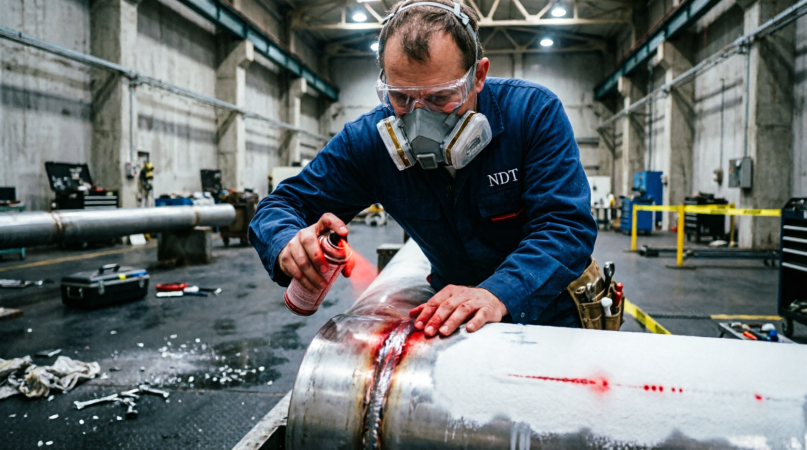

Нанесение проявителя. На сухую поверхность наносят белый проявитель — порошок или спрей. Он работает как промокашка: вытягивает пенетрант из трещины обратно на поверхность за счет капиллярных сил. Через 10–30 минут в местах дефектов появляются яркие красные (или флуоресцентные в УФ-свете) линии, точки или ветвящиеся рисунки, точно повторяющие форму и размер трещины.
Реальный случай из московской практики
При монтаже трубопровода горячего водоснабжения в новом жилом комплексе Москвы подрядчик выполнил сварку стыков из нержавеющей стали AISI 304. Ультразвуковой контроль показал отсутствие внутренних дефектов. Визуально швы были чистыми, без подрезов и наплывов. Заказчик готовился к гидравлическим испытаниям.
Но инженер технадзора заметил на одном из стыков едва различимую линию, похожую на царапину от инструмента. Решено было провести цветовую дефектоскопию сварных швов в Москве для исключения риска.
После нанесения пенетранта и проявителя на поверхности шва проступила сеть тонких красных линий, расходящихся веером от центра焊缝. Это были горячие трещины кристаллизации, образовавшиеся при остывании металла из-за нарушения соотношения легирующих элементов и слишком быстрого охлаждения. Ширина трещин составляла менее 0,02 мм — ультразвук их не видел, рентген тоже. Но под давлением горячей воды и термическими циклами они неизбежно раскрылись бы, приведя к свищу и затоплению квартир.
Благодаря своевременному выявлению дефектный стык вырезали и переварили с соблюдением технологии (контроль межpassовой температуры, правильный подбор присадочного материала). Гидравлические испытания прошли успешно, комплекс был сдан в срок. Подрядчик избежал аварийного ремонта после заселения, который обошелся бы в миллионы рублей и репутационные потери.
Почему Москва требует особого внимания к нержавейке и алюминию
Столичное строительство активно использует коррозионно-стойкие стали и алюминиевые сплавы: фасады, кровли, декоративные элементы, пищевые производства, химические объекты. Эти материалы не магнитятся, поэтому магнитопорошковый контроль для них бесполезен. Ультразвук на тонкостенных конструкциях из нержавейки дает много ложных сигналов из-за крупного зерна.
Цветовая дефектоскопия остается единственным надежным методом контроля поверхностных дефектов для таких материалов. Но она требует высокой квалификации оператора: неправильная подготовка поверхности, нарушение времени экспозиции, ошибки при промывке — всё это приводит к ложноположительным или ложноотрицательным результатам.
Надзорные органы Москвы требуют проведения ПВК по ГОСТ Р ИСО 3452 с использованием сертифицированных материалов, аттестованных операторов II уровня, протоколов с фотофиксацией indications. Для ответственных объектов обязательна двойная проверка.
Профессиональный подход компании Стройтест
Компания Стройтест в Москве и Московской области проводит цветовую дефектоскопию сварных швов с использованием материалов ведущих мировых производителей (Magnaglo, Sherwin, Аэрохол). Лаборатория оснащена УФ-фонарями требуемой интенсивности (не менее 1000 мкВт/см² на расстоянии 38 см), эталонными образцами для проверки чувствительности системы, климатическими камерами для контроля температуры процесса.
Специалисты Стройтест имеют аттестацию НАКС II уровня по ПВК, опыт работы с любыми материалами и толщинами. Перед каждым контролем проводится проверка чувствительности системы на эталонном образце с искусственными дефектами. Результаты оформляются в виде технического заключения с фотографиями indications, схемами расположения, оценкой соответствия приемочным уровням по ГОСТ Р ИСО 23277.
За десять лет работы специалисты Стройтест провели ПВК на сотнях объектов: от пищевых производств до химических заводов, авиационных ангаров и архитектурных объектов. Каждое заключение — это гарантия отсутствия скрытых поверхностных дефектов и юридическая защита заказчика.
Что вы получаете на самом деле
Заказывая цветовую дефектоскопию сварных швов в Москве, вы платите не за то, что кто-то побрызгает краской на металл. Вы покупаете уверенность в том, что ни одна микротрещина не ускользнет от контроля, особенно на нержавеющих сталях и алюминии, где другие методы бессильны.
Техническое заключение снимает вопросы у технадзора и Ростехнадзора, позволяет законно принять работы, защищает от протечек и аварий в будущем. Но самое главное — вы получаете спокойствие. Знание того, что ваши сварные соединения герметичны и безопасны, и вам не придется просыпаться от звонка о потопе.
Если вам нужна профессиональная цветовая дефектоскопия сварных швов на объекте в Москве или Московской области, свяжитесь с нами для подробной консультации. Специалисты Стройтест проведут контроль в кратчайшие сроки и выдадут заключение, которому доверяют все.
